Noah ST – der Aufbau beginnt
Erste Montageschritte
Aus den einzelnen Teilen entsteht langsam mein Pilot Noah ST . Wer schon mal ein Noah Free Set gebaut hat, findet sich gut zurecht. Die Montage und der Aufbau geht wie gewohnt leicht und entspannt von der Hand.

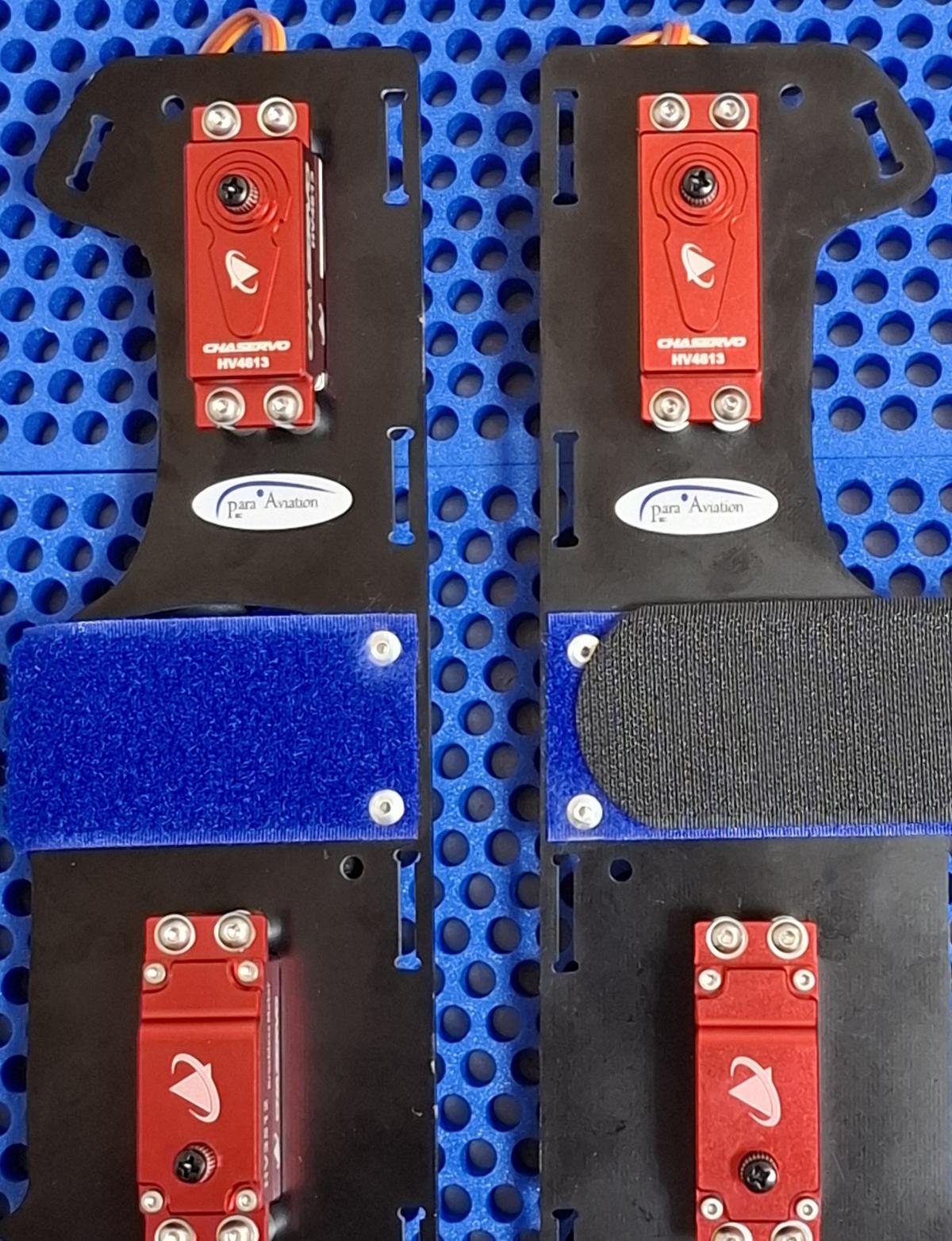

Noah ST die Seitenteile & Servos

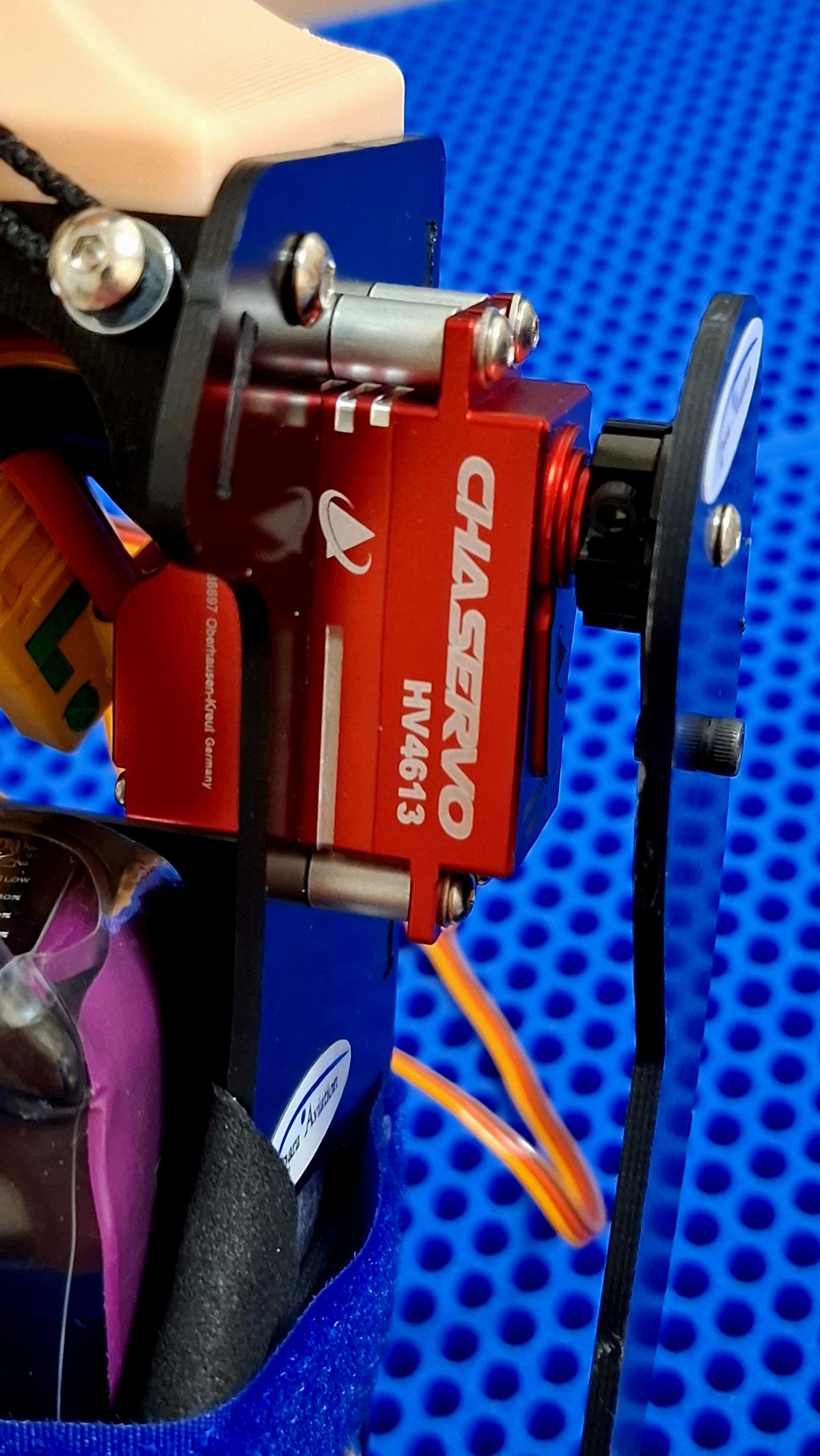

Los geht’s mit dem Grundgerüst: In die Seitenteile werden die Servomotoren für die Arme und den Beschleuniger eingebaut. Ein kleiner, aber wichtiger Handgriff beim Zusammenstecken der Seitenwände: das Para Aviation RC Logo zeigt nach außen.

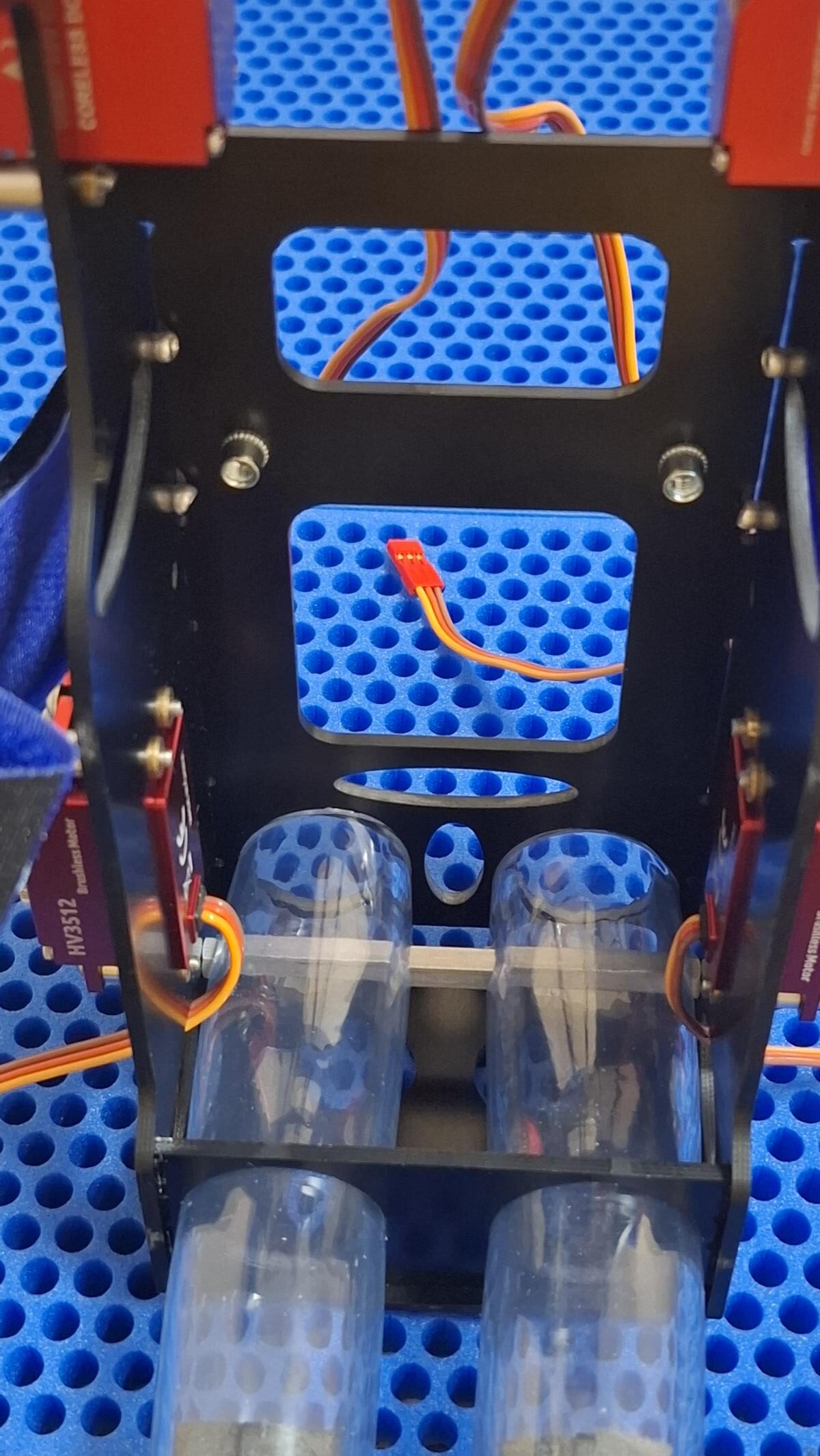

Noah ST Vormontage der Beine

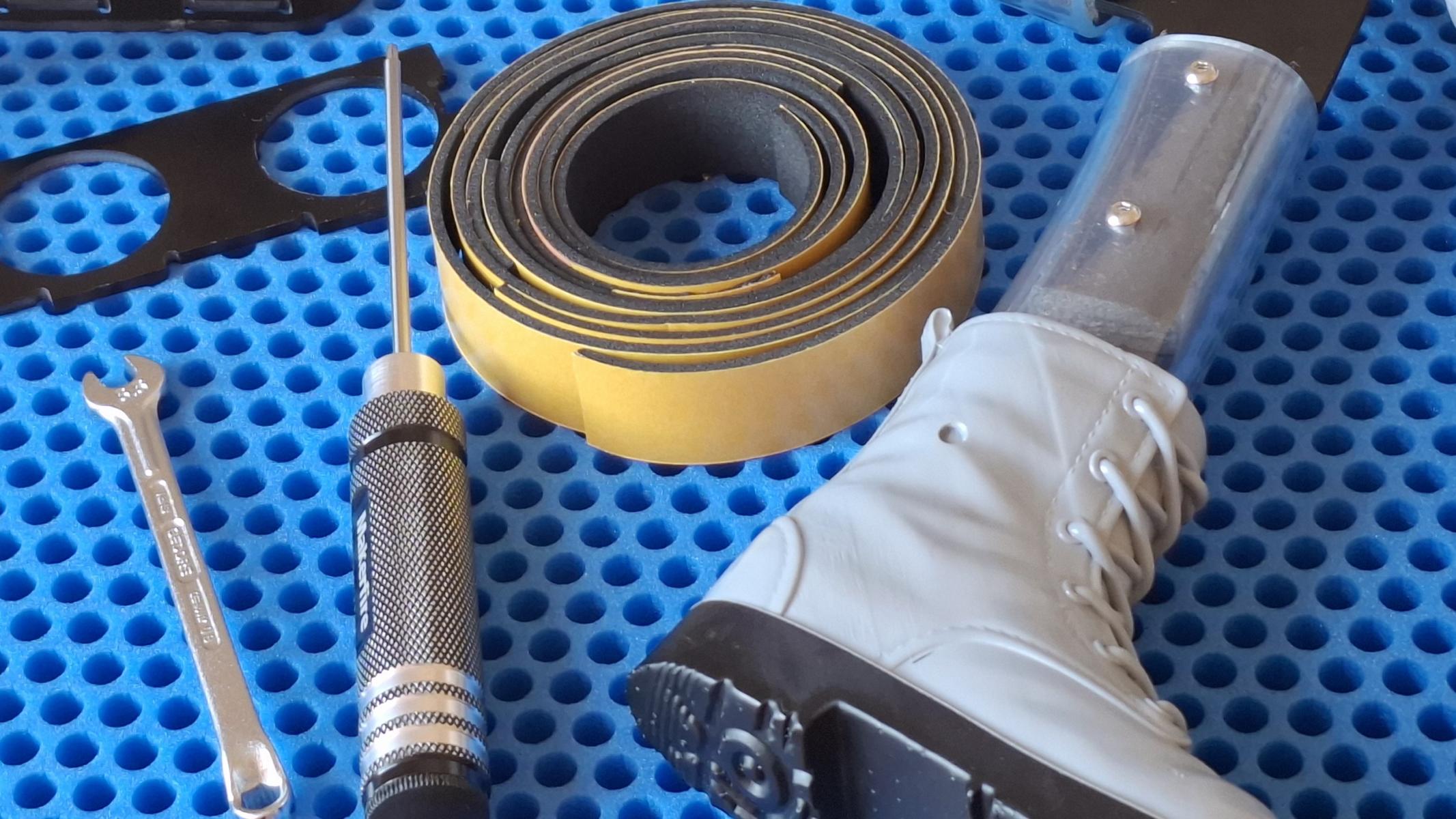

Danach werden die Beine vorbereitet. Zuerst bekommen die Knie ihre Polsterung. Eeinfach die beiliegenden Moosgummistreifen wie in der Anleitung aufgeklebt und einmal sauber um die Kniebauteile gewickelt. Ist das erledigt, verschraubt ihr Ober- und Unterschenkel für links und rechts jeweils mit den Schrauben und Stoppmuttern, damit alles gut sitzt. Zum Schluss schiebt ihr nur noch die GFK Beinhalter mit den beiden großen Bohrungen über die Beinschläuche. Schon liegen die kompletten Beine fertig auf dem Bautisch!
Noah ST die Seitenwände und Rückwand montieren

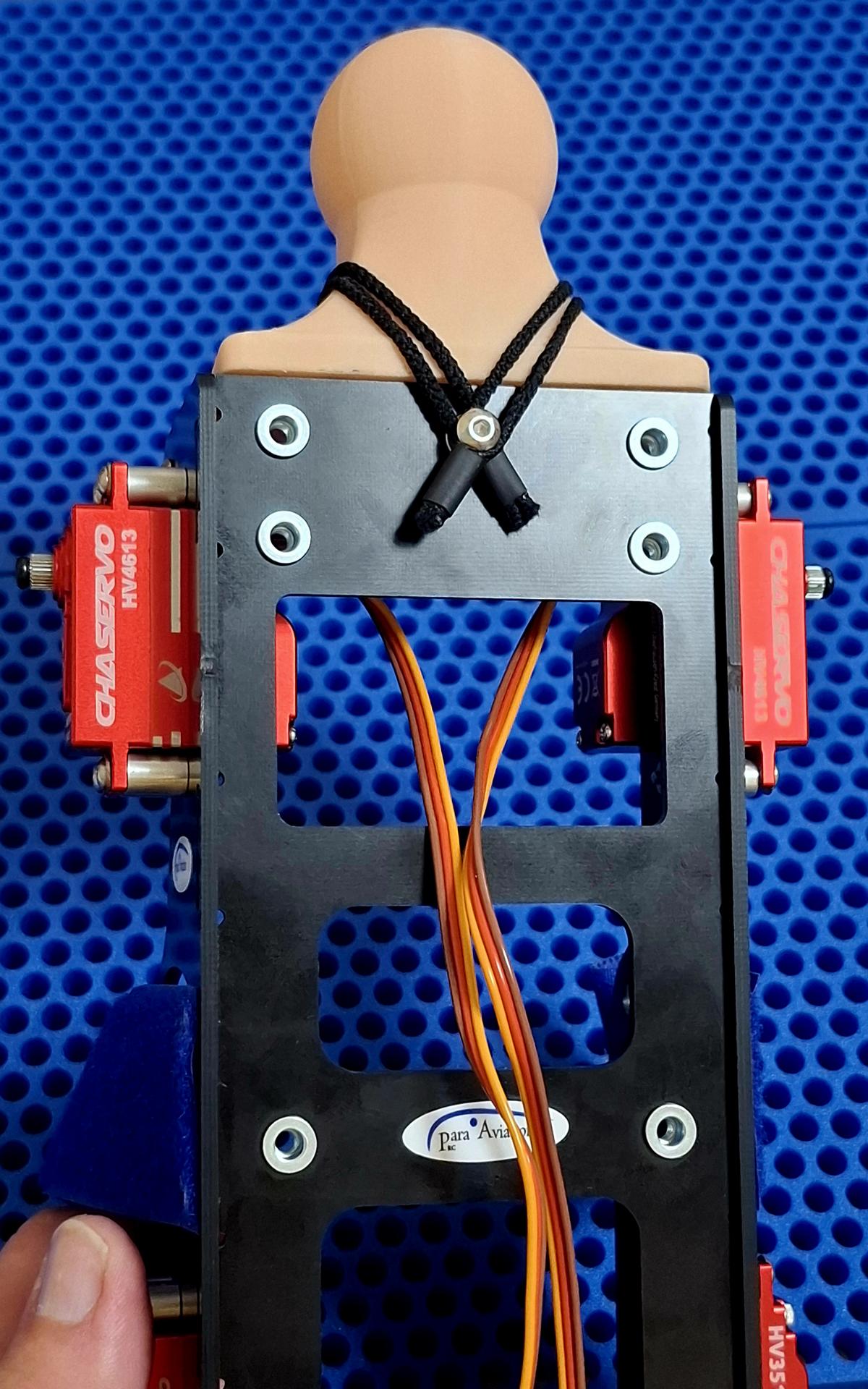

Im nächsten Schritt wird die Rückwand zusammen mit der Kopfgummi Halterung und der zweiten Seitenwand montiert. Achtet dabei auf die Servokabel vom Beschleuniger: Da der Empfänger und das Vario später unter dem Kopfhalter sitzt, legt ihr die Kabel am besten seitlich nach außen. Wenn sie zu kurz sind, nutzt einfach Servoverlängerungen, damit beim Anschließen nichts spannt. Nach erfolgten Zusammenbau der Seitenteile und der Rückwand wird das Akkufach ausgepolstert. Achtet darauf, dass vorher die beiden Schrauben zur Befestigung des Piloten im Sitzgurtzeug eingeschraubt und mit der entsprechenden Kontermutter versehen werden.

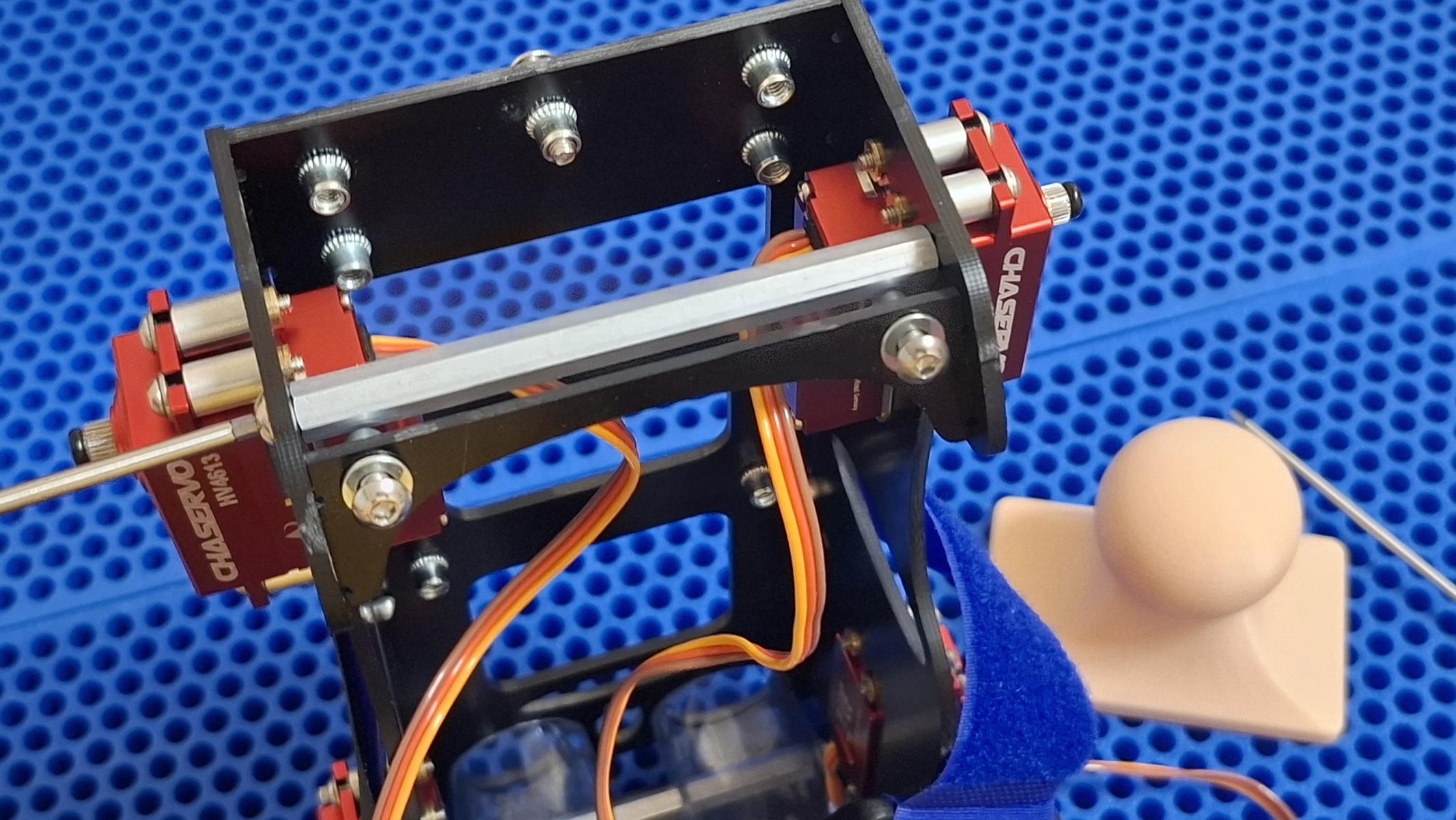

Noah ST die Montage des Kopfhalters
Beim Kopfhalter müsst ihr kurz auf die Ausrichtung achten: Er hat eine Hals- und eine Nackenseite, wobei die Nackenseite etwas kürzer ausfällt. Montiert den Halter so, dass die Vorderseite sauber am GFK anliegt. Zum Schluss zieht ihr die beiden Spanngummis einfach über Kreuz auf – und schon sitzt das Ganze perfekt.

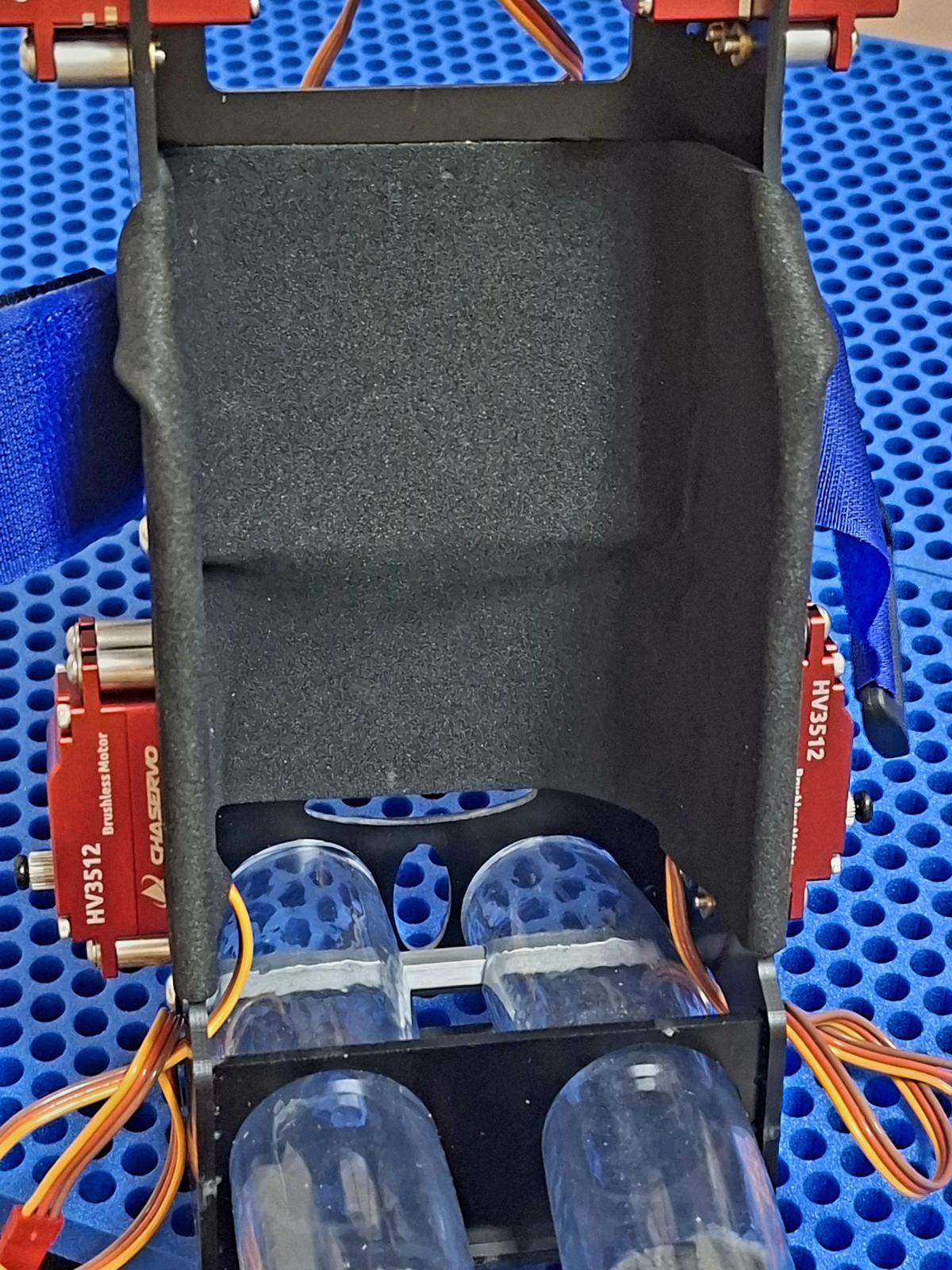

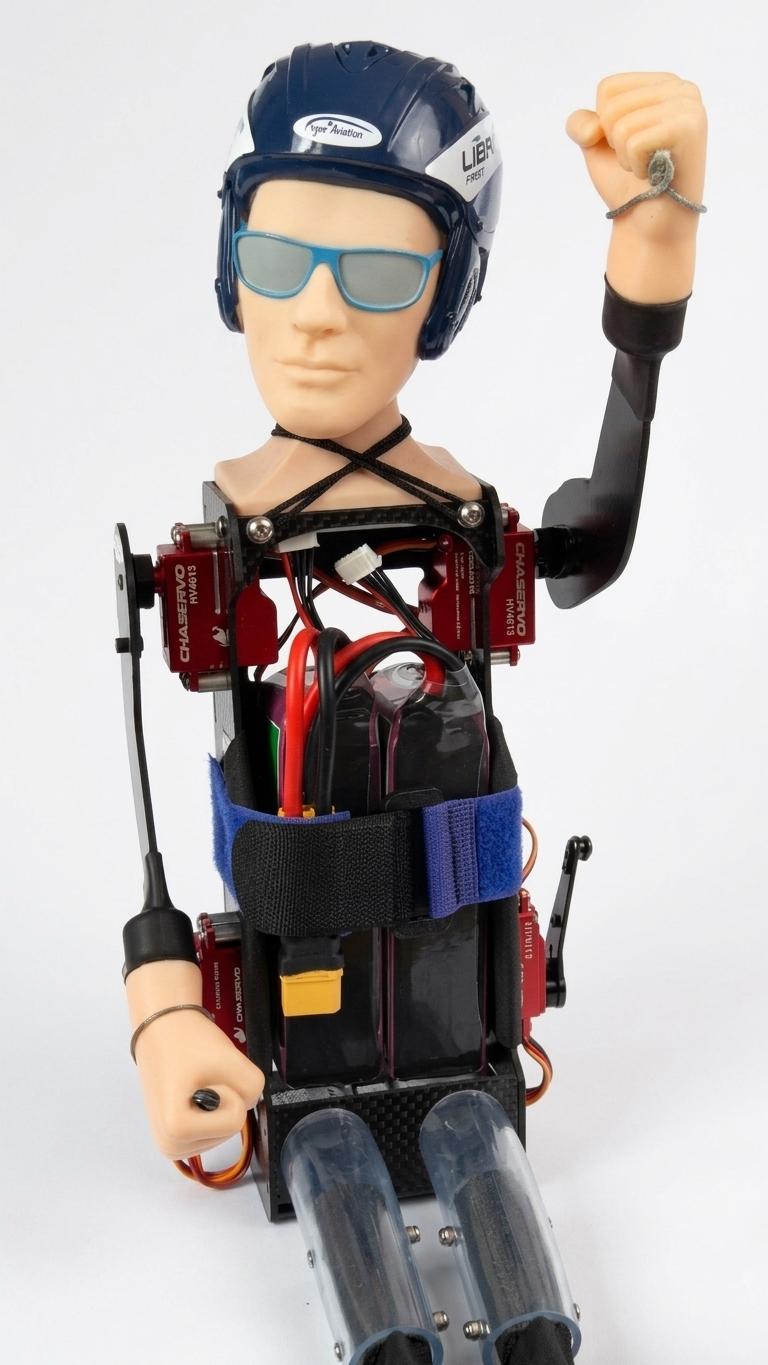

Akkufach und Blick in das Sitzgurtzeug
Noah ST die Kleidung
Sobald das alles vorbereitet ist, bekommt der Pilot auch schon seine Kleidung. Im Rückenteil sehen wir eine praktische Durchführung. Hier führt man die Kabel vom Regler durch, die Telemetrieleitung sowie das Empfängerkabel für Gas und die Akkuleitung. Zu guter letzt wird die Kleidung des Piloten angezogen und die Pilotenarme werden montiert. Der Titanbügel wird mit den Halterungen am Piloten festgeschraubt. Achtet hierbei darauf, dass dieser Mittig ist.

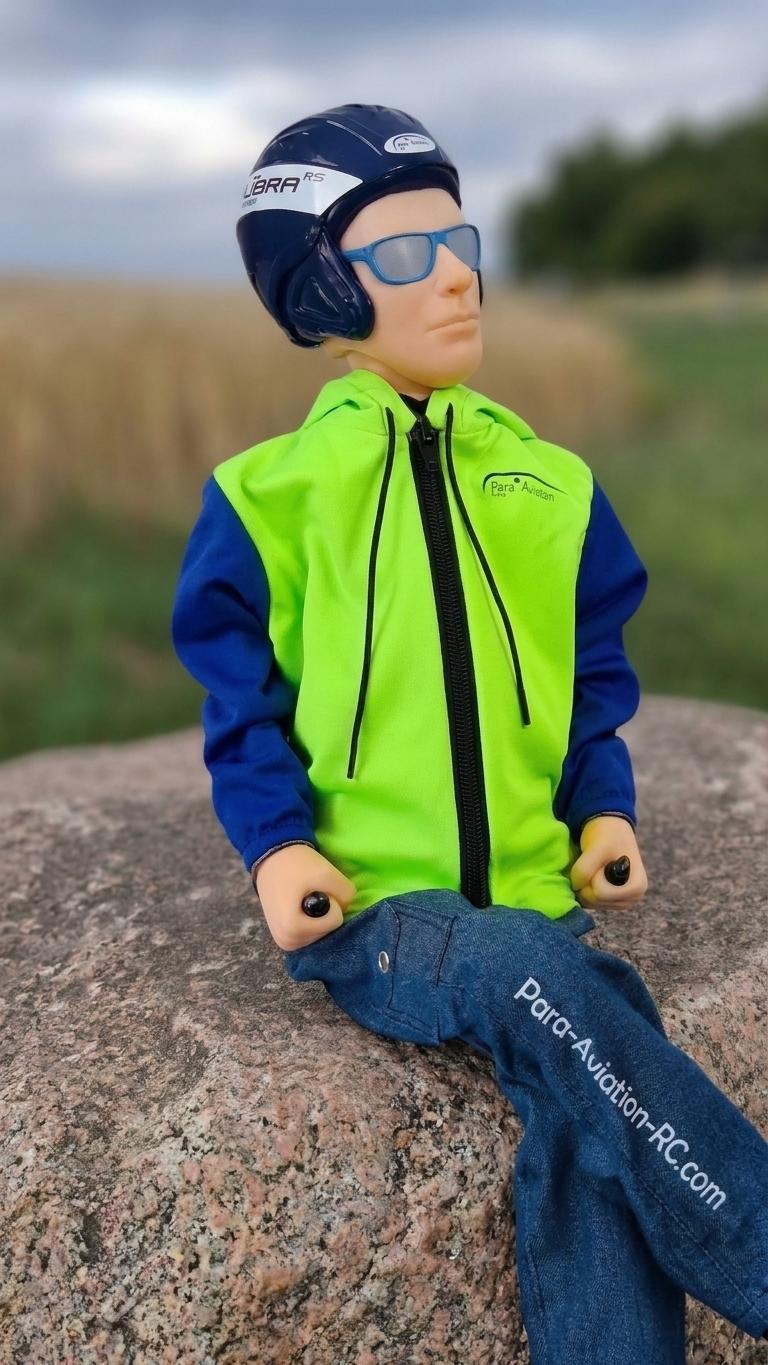

Der Pilot ist für den Einbau in das Sitzgurtzeug Libra ST bereit.
Zusammenbau Pilot NOAH ST mit Sitzgurtzeug Libra ST

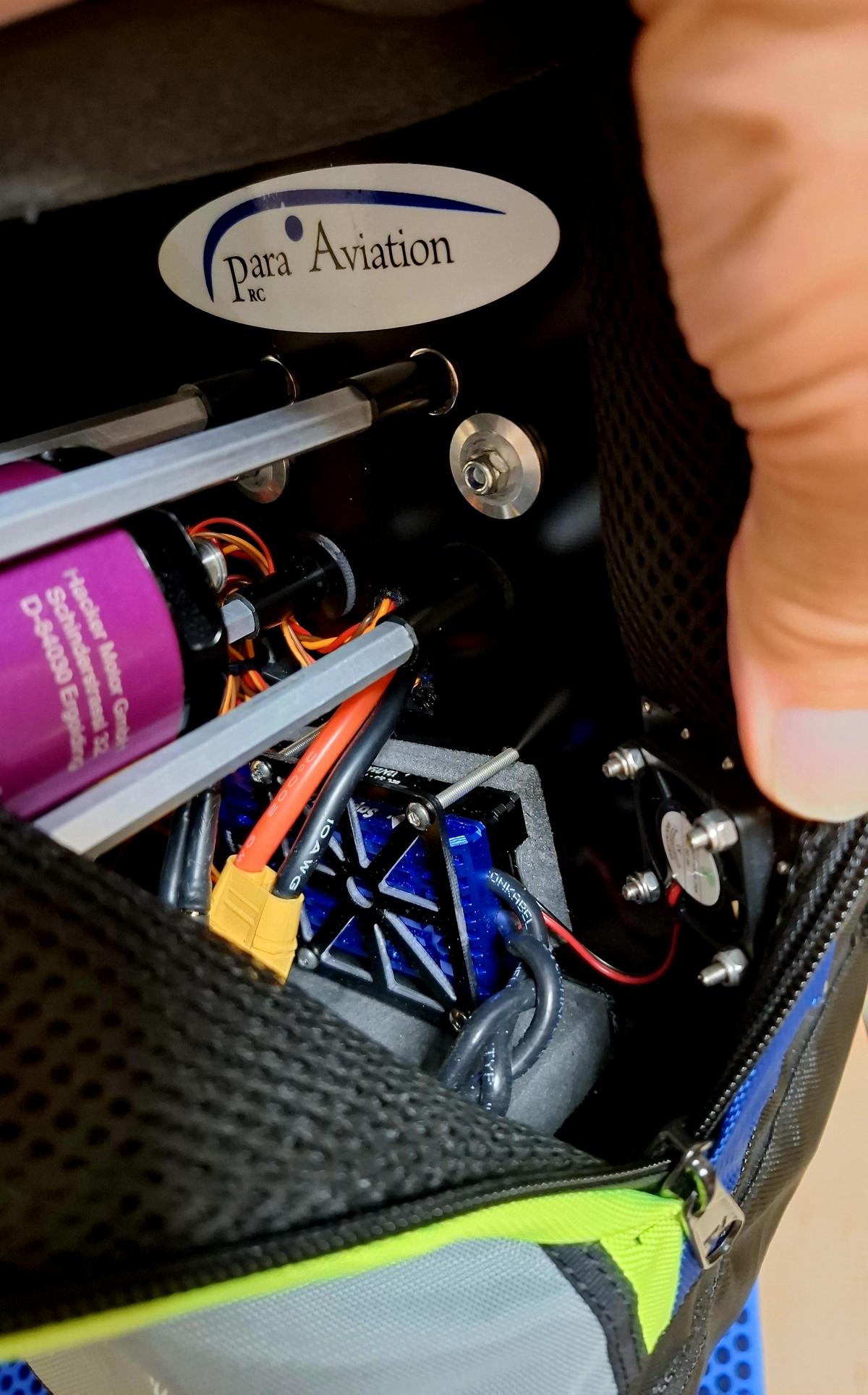

Das Sitzgurtzeug Libra ST ist schon fertig aufgebaut. Motor und Propellerwelle sind direkt mit dabei. Der Regler ein YGE Saphir 125 wird direkt auf die Rückwand geschraubt. Mit den entsprechenden Verbindungen zum Empfänger, Motor und Akku kann dieser mit dem USB Adapter von YGE programmiert werden. Neu dabei: ein kleiner Lüfter, den du einfach mit vier Schrauben und Unterlegscheiben leicht handfest fixierst.
Führe danach die Servo-, Telemetrie- und Akkukabel durch die Öffnungen im Gurtzeug und Anzug. Für das Akkukabel lohnt sich eine Verlängerung um mindestens 40 cm, damit später beim Anschließen nichts spannt. Zu guter Letzt wird der Pilot mit drei Schrauben sicher im Gurtzeug verschraubt und die Servohebel für die Beschleuniger angebracht.
Geschafft! Im nächsten Bericht geht es dann um den Einbau von Empfänger und Vario und natürlich um den Erstflug.

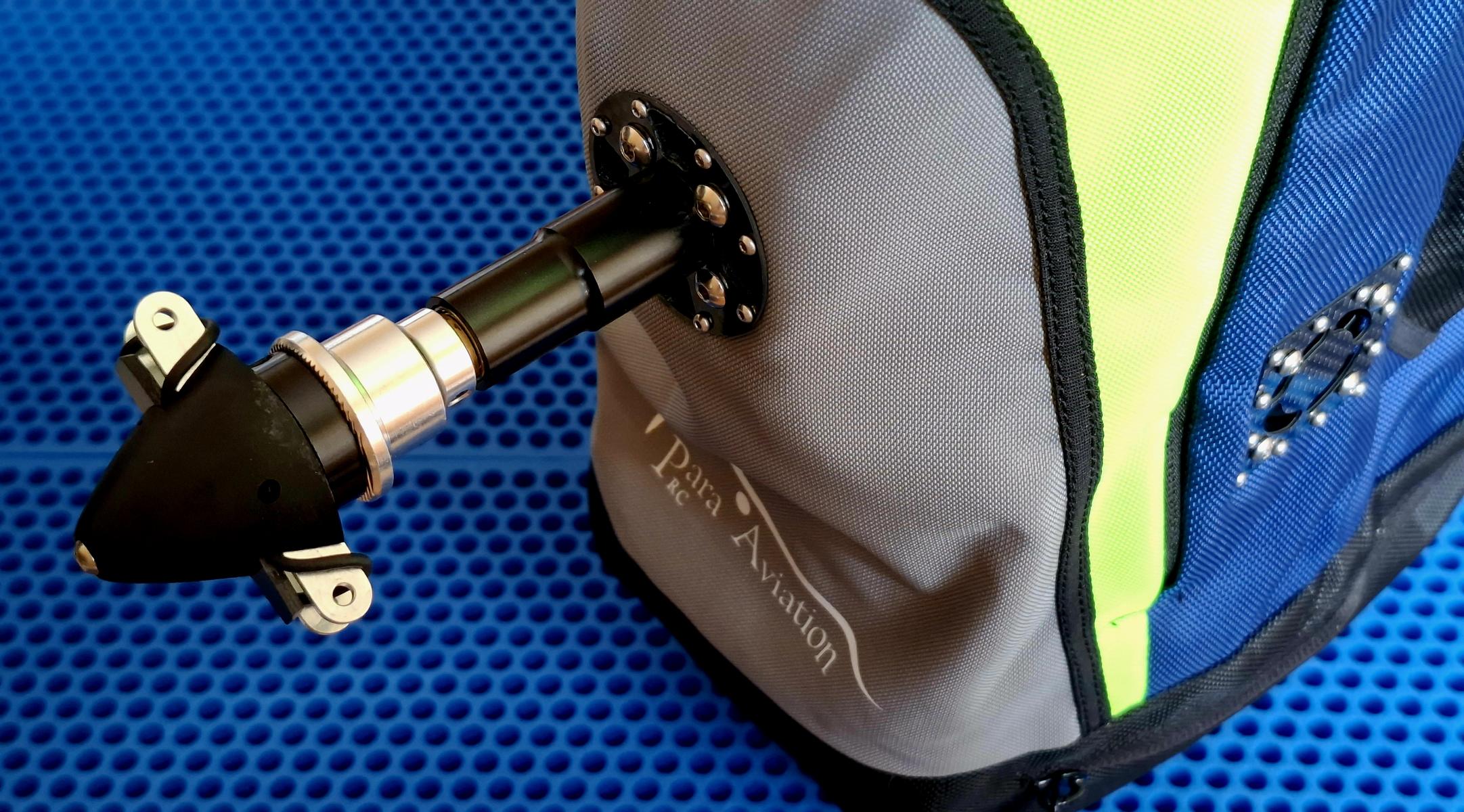

Sitzgurtzeug Libra ST mit Motorwelle
